卡口站水土流失自动监测设备由山东齐农信息科技有限公司提供。

水力侵蚀监测设备一般规定

 1.1 水力侵蚀监测范围包括径流小区和小流域。

 1.2 水力侵蚀监测内容主要包括径流、泥沙、气象、植被、土 壤含水量等。

 1.3 用于水力侵蚀监测设备的种类和数量应根据观测内容确 定。

 1.4 水力侵蚀监测设备的安装,应当满足设备使用说明书的要求。

现价:0.00
当前销售数量:0
折扣:0折
数量:

库存 30

  • 详情
  • 特别推荐
  • 特别提示
  • 评价

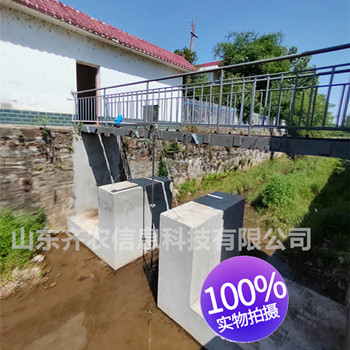

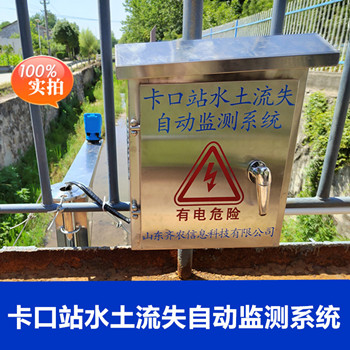

卡口站水土流失自动监测设备

(qnns-10-02)

卡口站水土流失自动监测设备qnns-尊龙凯时人生就博官网登录

我们的日常工作中,无论是在测量小流域卡口站水土流失的数据时,都会出现大量的人工工作,给测量造成了许多工作上的不方便,本产品研发成功后,代替了大量的人工工作,经多年实验和使用下来,流量的误差在2‰以内,泥沙含量的误差在3%以内。卡口站水土流失自动监测系统可记录的参数:流速(m/s)、瞬时流量(/s)、累计水量(m)、在线泥沙(kg/)、瞬时泥沙(kg /s)、总泥沙量(kg)。系统实现在线实时监测的功能,同时根据用户要求提供远程数据的传输,并直达个人桌面或手机,软件具有保存、查询、下载、导出等功能。


序号

名称

技术参数

单位

数量

1

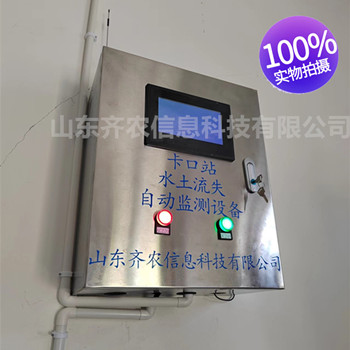

户外控制箱

尺寸:360mm*450mm*170mm,不锈钢加工,喷塑,印字

1

2

人机交互模组

全彩24位7寸人机界面触摸屏 ,分辨率:1024*600,背光:led,额定功率<10w,额定电压dc24v,cpu:600mhz armcortex-a8,存储器128mflash 128m ddr3

1

3

主控板

arm硬件控制模组,cortex-m3的微处理器,主频72mhz,主板集成ai,di,rs485,rs232接口,含工作组成

1

4

开关电源

明纬24v,尺寸:159*97*30mm,直流电压5v,额定功率110w,工作温度-30-70℃,工作湿度20-90%rh,过负载额定输出110%-140%

1

5

无线模块

cpu:300mhz arm9
存储:128mb flash 64mb ddr2 ,rtc :实时时钟内置,额定功率< 5w ,额定电压 dc24v,可工作范围 dc 9v~28v ,工作温度-10~60℃ ,数据监控:300 点

1

6

嵌入式系统软件

嵌入式arm系统软件:
1、采集水土流失泥沙含量,瞬时流量,瞬时流速等实时数据;
2、计算处理采集数据,算法处理,总量计算,数据保存,历史数据记录;
3、数据掉电保存,历史数据表格处理;
云平台数据无线传输,通讯数据交互处理。mqtt协议处理。

1

7

支架

不锈钢加工

1

8

超声波流量测量综合系统

非接触式,含堰口1米宽

1

9

红外泥沙传感器

红外线光头,测量范围:0-100kg/m³;测量误差:测量误差小于3% ;

1

10

综合管路布线

工作组成

1

1、总体说明

流量数据和泥沙数据在线全天候的测量;220v供电;数据采集间隔可设置为:0.5、1、2、3、4、5 分钟;数据的实时采集存贮,或无线传输直达个人桌面或手机。使用rs232 接口连接pc 机,软件及系统同步显示数据,数据并人性化的调节调整,清零及清水,混水的科学率定,达到更为准确。

2、卡口站明渠流量计的说明

2.1、卡口流量计应用:

采用超声波以非接触的方式测量明渠堰槽内的水位高度,再由微处理机自动计算出对应的流量值。测流量时,液晶显示瞬时流量及累计流量;测液位时则显示液位及上下线报警指示。

2.2、卡口流量计特点:

1、敞开自流型流量计,易于定时采样和监测
2、采用进口元件装配的传感器,信号稳定
3、用高强度pvc制作的巴歇尔槽,耐腐蚀性好
4、大量泡沫不影响流量计的正常工作
5、无可动部件,性能可靠
6、使用方便,只需接上电源,无需其他操作,即可正常工作


自动观测设备 主要包括径流泥沙自动监测仪、径流泥沙(自动)采样仪。

1)径流泥沙自动监测仪 设备功能: l 适用于径流小区径流量和含沙量的自动监测; l 具备本地存储和远程传输数据的功能。 技术指标: l 径流测量范围:0—300 l/minl 分辨力:1l/minl 泥沙含量测量范围:0—500kg/m3l 径流测量误差:≤5%l 泥沙含量测量平均误差:≤10%l 环境温度:-30℃ 50℃l 环境湿度:≤95%l 大气压力:101.3 kpal 本地存储容量:不小于 2gb,具备 rs-485 gprs 通用 9 接口标准; l 供电方式:市政和太阳能双供电方式; l 电源电压偏差:土 5.0%l 平均无故障连续工作时间:不应小于 24 小时; l 数据存储格式:.csv 格式; l 防护等级:外壳 ip54 防盐雾,电气 ip65l 震动:避免; l 阳光直射:避免。 l 使用寿命:不少于 5 年。 检测环境条件及检测项目 a) 检测环境条件 径流泥沙监测仪室内检测环境条件应符合下列规定: l 温度:15 ℃35 ℃l 相对湿度:不大于 85 %l 大气压力:86.0 kpa106.0 kpa。 径流泥沙监测仪现场检测环境条件应符合下列规定: l 温度:0 ℃40 ℃l 相对湿度:不大于 95 %(非淋雨状态下); l 场地满足安全操作要求。 b) 检测项目 径流泥沙监测仪检测应包括但不限于下列项目: l 外观; 10 l 准确度和重复性; l 气候环境适应性; l 机械环境适应性。 注:气候环境适应性、机械环境适应性仅限室内检测。 具 体 检 测 方 法 参 考 《 径 流 泥 沙 监 测 仪 检 测 方 法 》 (watic-jf-s18-2021)。

2)径流泥沙(自动)采样仪(器) 设备功能: l 适用于径流小区径流泥沙样品的自动采集; l 具备按时间或径流量间隔分段采集样品的功能。 技术指标: l 径流泥沙样品体积:不应 < 500 mll 采样瓶个数:不应 < 24 个; l 样品采集时间间隔:1-9999 分钟可调; l 泥水样采样体积:100-1000ml 可调; l 平均无故障工作时间:不应小于 24 小时; l 环境温度:-30℃ 50℃l 环境湿度:≤95%l 大气压力:101.3 kpal 供电方式:市政和太阳能双供电; l 电源电压偏差:土 5.0%l 防护等级:外壳 ip54 防盐雾,电气 ip6511 l 震动:避免; l 阳光直射:避免; l 使用寿命:不少于 5 年。 检测环境条件及检测项目 a) 检测环境条件 径流泥沙(自动)采样仪(器)的室内检测环境条件应符合下列 规定: l 温度:15 ℃35 ℃l 相对湿度:不大于 85 %l 大气压力:86.0 kpa106.0 kpa。 径流泥沙(自动)采样仪(器)的现场检测环境条件应符合下列 规定: l 温度:0℃40℃l 相对湿度:不大于 95 %(非淋雨状态下); l 场地满足安全操作要求。 b) 检测项目 径流泥沙(自动)采样仪(器)检测包括但不限于下列项目: l 外观; l 密封性能; l 有效容积; l 准确性; l 重复性; 12 l 气候环境适应性; l 机械环境适应性。 注:气候环境适应性、机械环境适应性仅限室内检测。 具 体 检 测 方 法 参 考 《 径 流 泥 沙 采 样 器 检 测 方 法 》 (watic-jf-s15-2021)。


"));
