一、概

qn-1004数字式灯光仪,是山东齐农信息科技有限公司自主开发研制的以arm单片机为数据处理核心的汽车前照灯检测设备。主要用于检测农机、汽车、摩托车等机动车前照灯的发光强度和光轴偏移量。该仪器可录入车牌号码,配以点阵式液晶屏作为显示器件,汉字提示,具有操作简单、安装方便的特点,适用于汽车维护、修理部门以及车辆生产检测机构等。

仪器采用进口高精度光电传感器及精密光学器件,完全模拟10米屏幕法,结果真实准确。

仪器配有标准rs232接口,可以选配外置式微型打印机,也可以与其他计算机灵活构成联机测试以及数据采集系统。



二、 技术性能指标

1、使用条件:

环境温度:0~40 ℃    相对湿度:不大于85%

电源电压:dc12v,0.5a

   境:室内(或室外避阳光且避雨淋处)

2、测量范围:

检测距离:2 m

发光强度测量范围:0~40000 cd

l 光轴偏移量测量范围:

上:20 cm/10m;下:40 cm/10m

左:40 cm/10m;右:40 cm/10m

前照灯中心高测量范围:0.5 m~1.25 m

3、示值误差:

发光强度:±10%(相对误差)

光轴偏移量:±15’44mm/10m)

l 前照灯中心高:±1 cm

4、外形尺寸:(mm)( * 宽 * 高)

   机:400 * 300 * 230

升降支架:650 * 600 * 120

5、重量:仪器24 kg

6、执行标准:中华人民共和国交通行业标准jt/t508-2004 。



三、外观结构

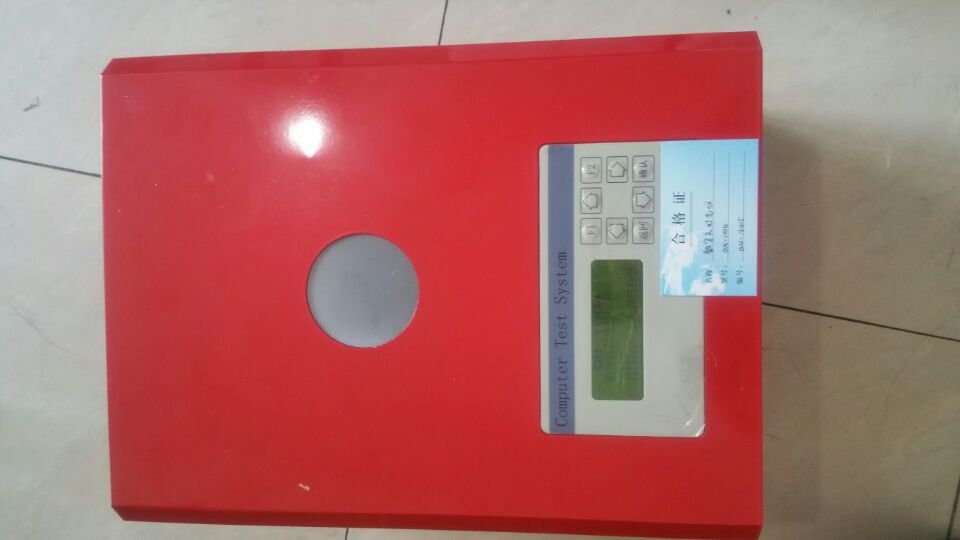

 qn-1004数字式灯光仪,利用五组高精度光学传感器来对汽车前照灯的发光强度和光轴偏斜量同时进行测量。仪器主要由主机和升降机支架两部分组成。

主机:由光学系统、受光镜组和分划投影屏组成光路接收系统,电路部分由光电接收转换器、电信号分析处理电路、供电电路等部分组成。

升降支架:采用齿条蜗杆啮合机构,使仪器可锁定在任意到达的高度,以适应不同车型的不同中心高度的前照灯进行测量。支架底盘装有四个轮子,可水平左右移动。



四、工作原理

机动车前照灯是为照明车辆前方路面并在路面上有明亮而均匀的照明光束而设置的,其主要性能指标是灯光的发光强度及光轴的偏斜量。

qn-1004数字式灯光仪是采用具有把灯光接收并转变成电流的光电转化元件,并根据光电转换原理来设计制造而成的,仪器利用受光镜组接收汽车前照灯光束的光能,传递给光电转换元件,产生电流,经过电路系统对电流的处理后输出到显示系统,从而来测量汽车前照灯发光强度及光轴的偏斜量,并据此对前照灯的发光强度进行定量,对光轴偏斜量进行调整,直到前照灯的配光性能达到国家标准中的规定。

1、发光强度的测量原理:把光电转换元件与光度计经处理电路连接起来,当仪器的受光镜组接收到前照的光能后,光电转换元件对应之发光强度的大小产生相应的电流,系统处理后数据送至显示系统,据此即可测得前照灯发光强度。

2、光轴偏斜量的测量原理:把4个光电转换元件分成两组,并严格对称的布置在仪器的垂直与水平线上,位于上下位置的光转化元件接有上下偏斜计;位于左右位置的光电转换元件接有左右偏斜计,当汽车前照灯光束照射后,各光电转换元件分别产生相应电流,根据其电流的差值可计算出“上下"偏斜量或“左右”偏斜量,从而获得前照灯光束的偏斜量。当前照灯光轴位于正中位置时(相对而言),本组的两只光电转换元件常驻光强度相同,此时,上下偏斜量和左右偏斜量均为零,说明前照灯光轴无偏斜 (相对而言)。



五、使用方法

1、检测场地:

如下图,在平整的室内(或避免阳光照射的室外)场地上画出相距2m的两条平行线,其中一条为安放灯光仪的基准线,另一条为被测车的停车界限。从停车线起画出两条车辆摆正垂直线,其距离为车辆最大宽度。




灯光检测场地



2、检测前准备:

1)被检车辆处于空载状态,轮胎气压正常,车辆停放位置应使前照灯表面与停车线在同一垂面上,并使汽车的纵向中心平面与停车线垂直(即车辆摆正);

2)仪器安放:仪器的前后位置应使仪器的受光屏与放置仪器线平齐(即距前照灯表面距离2米正);

3、检测方法:

灯光仪与车灯找正:左右移动灯光仪使车灯和灯光仪对齐,上下调节灯光仪主机高度调至0.8h(h为前照灯基准中心高度)。打开前照灯,进行测试。(车灯成像于灯光仪投影屏可辅助找正)

注:灯光仪支架竖杆刻度加100mm,为当前高度

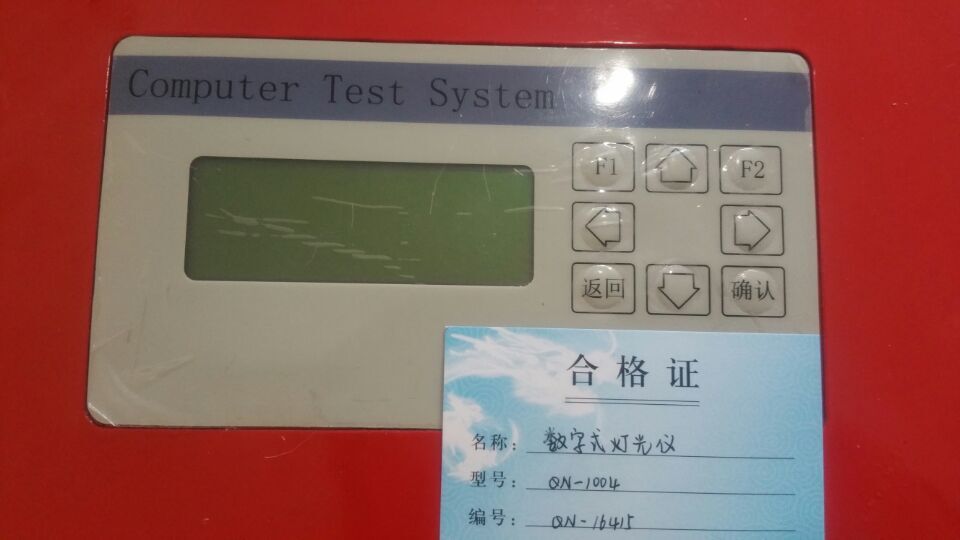

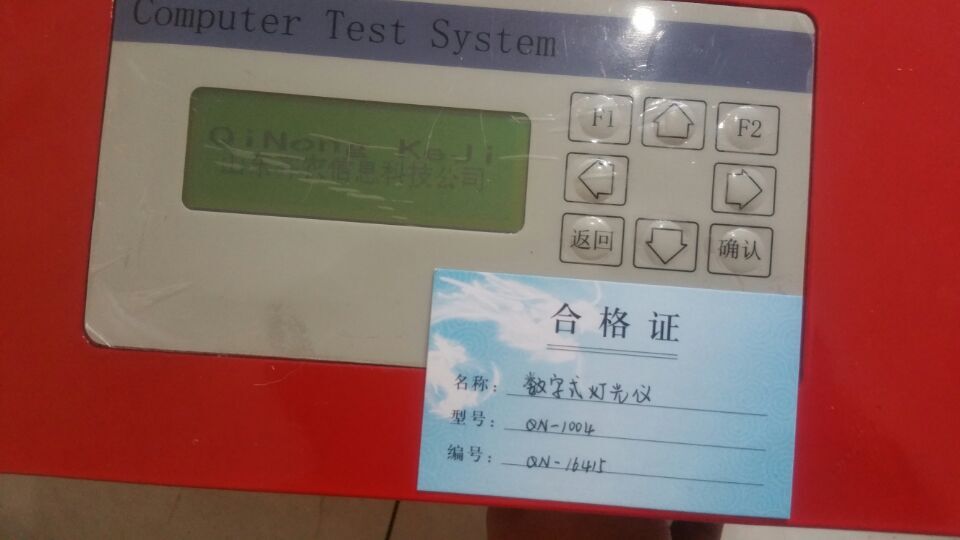

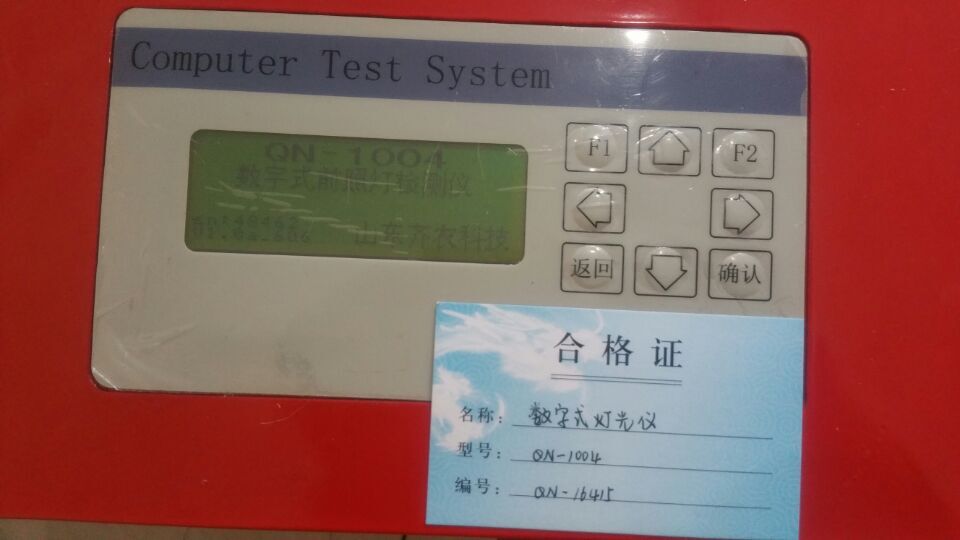

l 打开测试仪表的电源开关,仪器显示如下界面:



qn-1004

数字式灯光仪

sn:51304



v1.0a_60621



1)灯光测试

确认”键后,进入主界面,如下:



1灯光测试

2记录查询

3系统信息

09:38:17

2016-01-01



在主界面选择灯光测试”,按“确认”键后,首先对车牌号码进行录入,如下图所示:



c7365f



如需对车牌号码进行设置,按“→”键。按“”、“”键选择进行设置的位数,按“”、“”键进行设置。设置完成后按“确认”或“返回”键,退出车牌号码设置状态;

l 车牌号码设置完成后,确认”键,仪器进入测试状态,如下图所示:

开始测试

光强:     gq=000000  cd

光偏:上下py=0000 mm/10m

光偏:左右py=0000 mm/10m



当灯光照射至少10s后按“确认”键,显示和存储试的光强、偏移量。

l 如下图所示:

鲁c7365f

光强:     gq=015345  cd

光偏:上下py=0015 mm/10m

光偏:左右py=0142 mm/10m

合格要求(参考《机动车运行安全技术条件》(gb7258-2012)及相关规程)如下:

光强:四灯制在用车最低标准12000cd(坎德拉),其他车型参照附录相关规程;

光偏:左光偏不超过170mm,右光偏不超过340mm;上光偏0.1h,下光偏0.1h(h为前照灯基准中心高度)。

:左右偏移时左偏为负,右偏为正;上下偏移时上偏为负,下偏为正。

(2) 记录查询

在主菜单界面按”、“”键,选择“记录查询”,按“确认”键后,显示与上图一致,此时显示的是仪器自动存储的上次测试的测试结果记录。

返回”键,退出记录查询。

3)系统信息

在主菜单界面按”、“”键,选择“系统信息”,按“确认”键后,显示如下设备相关信息:

型号:qn-1004

电话:

网址:

邮箱:

返回”键,退出程序。



内部时钟校准补充):

“f1”键进入标定程序,在标定程序界面按“”、“”键,选择“时钟校准”,按“确定”键后,进入时间调整界面,如下图所示:

时钟校准

2016年01月30日

12时30分30秒





“→”、“←”光标键,选择进行调整的位,按“↑”、“↓”光标键,对其值进行设置。

设置完成后,按确认”键将设置值保存起来,返回”键则退出设置。

注意事项

l 本仪器系精密仪器,在使用过程中请注意轻拿轻放,并避免剧烈震动。

l 在使用过程中,应避免强光长时间照射液晶屏,以免液晶屏老化。

在测试过程中,如遇按键无反应、屏幕显示无变化时,请关闭电源开关,过一会儿之后,再重新打开电源开关进行测试。



六、维护保养及注意事项:

1、使用前:

1)主机与升降支架间的连接靠水平调整螺丝来支撑,移动仪器时切勿推拉主机。

2)主机托盘的升降机构设有锁紧手轮,需升降调节时,必须先松开锁紧手轮,以防损坏传动机构。

3)仪器移动时要使三个支撑轮平放地面,以防摔倒而损坏仪器。

2、使用后:

 1)仪器使用完毕后,须将升降架降最低点,并套好机罩,以防止尘灰侵入仪器。

2)在搬运过程中要轻拿轻放,切勿磕碰。

3、保养:

1)仪器外表应保持清洁,禁止用湿布擦拭仪器表面。

2)分划板和光学镜头禁止用手或其他物品直接接触,如有污点可用镜头擦拭纸轻轻擦拭。

3)各机械调整部分要经常注入润滑,长期不用要加油保护,以防生锈。

4、存放:仪器要放置在干燥、通风、避光无腐蚀性有害气体的室内。
